Design of Slim Wide-angle Mobile Camera Lens Using DOE
project finish2014~2015년
본 연구에서는 모바일 카메라에서 사용되는 Retro-focus type과 Telephoto type의 형태 중 최적의 type을 선정하고 몰색화와 전장길이의 최소화를 위해 회절광학소자를 사용하였다. 초기설계 데이터를 기준으로 수차도와 Zernike Polynomial을 통한 수차분석으로 최적설계를 진행하였다.

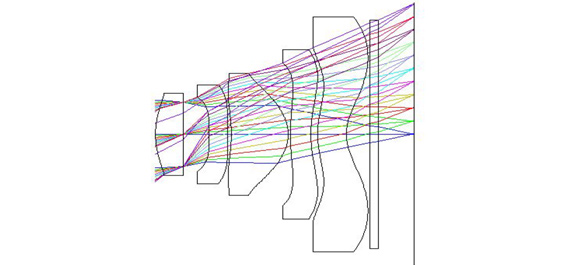

<그림 1> 최적화 설계 된 Layout
설계에 대한 평가는 목표사양을 만족하는지, 수차도와 MTF Graph를 초기설계와 최적설계에서의 수차도와 MTF, 그리고 Zernike 수차분석을 통해서 평가하였다.

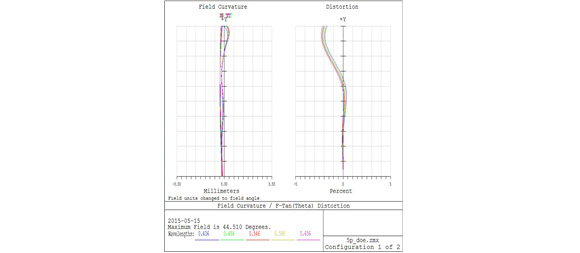

<그림 2> field curvature & distortion graph

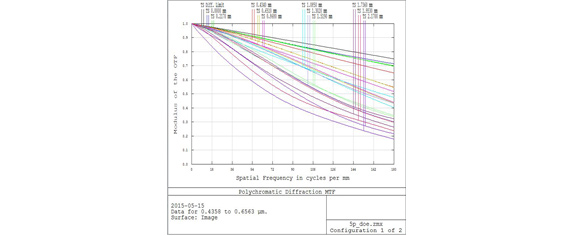

<그림 3> MTF graph
설계된 광학계는 수차,광각, 전장길이 등을 줄이기 위해 5매의 비구면 렌즈와 굴절광학소자와 회절광학소자를 결합한 Hybrid Lens를 사용하여 최종 설계된 광학계의 형태는 Telephoto type이다. 최적화된 모바일용 슬림 광각 렌즈의 Telephoto Ratio는 매우 컴패트하며 넓은 화각을 구현한다.
